►►WGS-2-λ=60°E-X band-reception : 3x BEACON frequencies,identification of the satellite in orbit ...

                          X band satellite reception : the full range of the WGS-2 spectrum from 7 250 to 7 750 MHz / LHCP

the spectrum of the horizontal vector in the range from 5 to 50 mhz
►WGS-2 - 60.0°E-X band : WGS 1-6 Deployment plan


                                                                  source : www.satcomdirect.com


►WGS-2 - 60.0°E-X band : 3x Beacon frequency in the part of the LHCP spectrum :  7 599 MHz , 7 600 MHz , 7 601 MHz


       LHCP spectrum-SPAN 1 MHz                    LHCP spectrum-SPAN 200 kHz                   LHCP spectrum-SPAN 1 MHz
                  7 599 MHz                                                      7 600 MHz                                            7 601 MHz

►WGS-2 - 60.0°E-Pásmo X :  Všeobecný úvod do pásma X

Satelitná signálna distribúcia v centimetrovom pásme super vysokých frekvencií SHF s označením -X- so šírkou pásma 500 MHz
má presne vymedzené downlinkové spektrum od 7250 do 7 750 MHz a je z hľadiska zamerania a obsahu výlučne pridelená pre
armádne,spravodajské a vládne služby,ktoré plne využívajú prevažne globálne vyžarovacie diagrami a benefity vysokej odolnosti
vlnení s rádovo centimetrovou vlnovou dĺžkou vočí tlmeniu vplyvom nepriaznivých poveternostných vplyvov ako napr. dažďa a pod.

Vysoko špecifické zameranie geosynchrónnych objektov operujúcich v pásme -X- (ktorých vysokokapacitné dátové linky
s uzamknutými/zaheslovanými streamami a s neštandartnými a nečitatelnými modulačnými parametrami nedovoľujú ani ich
samotnú identifikáciu pomocou tradičných postupov ) s výlučným obsahovým zameraním pre necivilné respektíve vojenské zložky,
týmto podmieňuje že autor Roman Dávid sa zdrží voči publikovaniu akýchkoľvek detailných fotografických materiálov ako
napr.vlnovodného riešenia+ožarovača pre sekundárny radiant Prodelin 4.5m,ktoré navrhol a vypočítal pre medznú frekvenciu
fm=6800 MHz a bude sa primárne zameriavať len na samotné demonštrovanie fyzikálnej podstaty možnosti príjmu a spracovania
elm. vlnení vo frekvenčnom spektre od 7250 do 7 750 MHz a publikovaniu modulačných parametrov niektorých dátových paketov,
ktoré sú nevyhnutné k demonštrovaniu ekvivalentného zisku inštalovaného sekundárneho radianta ako funkcie k jeho priemeru.

►►WGS-2-λ=60°E-X band-reception : HF string , footprint , geographical location ...

►Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic



► WGS-2 - 60.0°E-X band : XTAR SATELLITES-WGS global constellation , geographical location of the measurement by Google

         XTAR/WGS global service beams             measurement: N48°19719' , E19°40148'



►►WGS-2-λ=60°E-X band-reception : analysis of the LHCP spectrum and the identified packets

►Autor Roman Dávid analyzuje spektrum od 7250 do 7 750 MHz, s vysokou pravdepodobnosťou stanovuje frekvencie
troch beacon kmitočtov/majákov pre jednoznačnú identidikáciu objektu na geostacionárnej dráhe,definuje modulačné
parametre pre 4 data toky a vo video ukážke demonštruje permanentnú zmenu modulačných parametrov v intervale
50-60x za interval 60 sec,ktorá je typicky prítomná pri uplatňovanej metóde adaptívneho a variabilného kódovania ACM/VCM .

►The complete range of the -LHCP- vector in the X band from 7 250 to 7 750 MHz : quantification of LHCP pectrum

►WGS-2 - 60.0°E-X band : the analysis of the quality and quantification of packets (current status 10.1.2015)

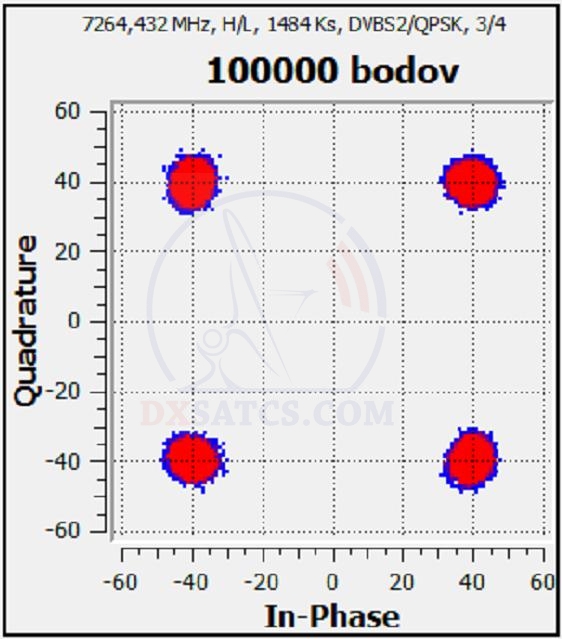

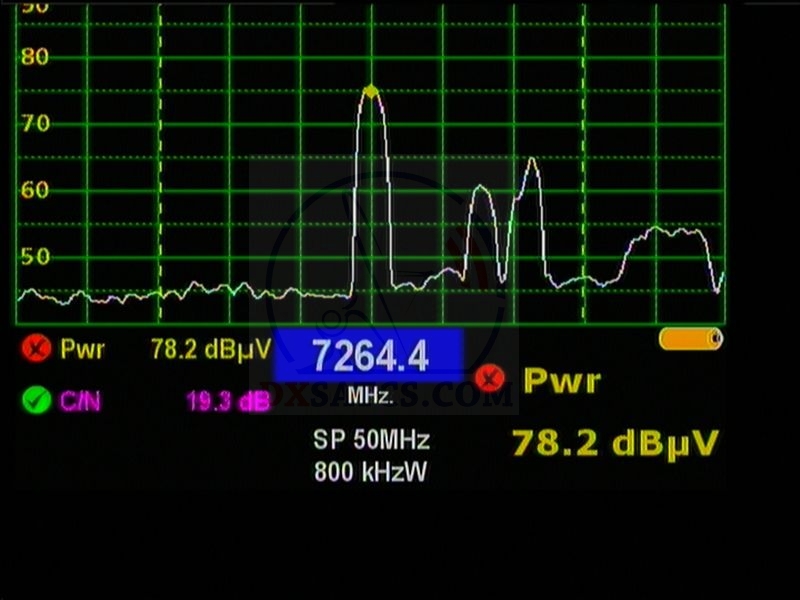

►WGS-2 - 60.0°E-X band : 7 264.432 MHz _ DVB-S2/QPSK2/ACM Data carrier

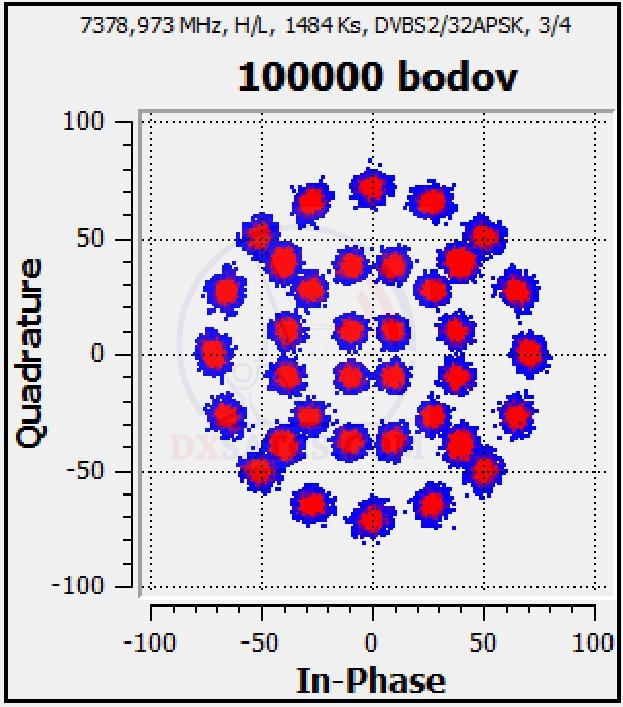

►WGS-2 - 60.0°E-X band : 7 378.973 MHz _ DVB-S2/32PSK/ACM Data carrier

►WGS-2 - 60.0°E-X band : 7 562.702 MHz _ DVB-S2/8PSK/ACM Data carrier

►WGS-2 - 60.0°E-X band : 7 641.449 MHz _ DVB-S2/32APSK/ACM Data carrier

►The reception from the satellite WGS-2 in X band in LIVE VIDEO transmission (current status 10.1.2015)
                                                            N48°19719' , E19°40148' , Lučenec , Slovak republic
