►►Syracuse 3A-λ=47°E-X band-reception : General info



                          X band satellite reception : the full range of the Syracuse 3A spectrum from 7 250 to 7 750 MHz / LHCP

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-spectrum-analysis-000


Syracuse 3A - 47°E-X band : SHF+EHF Coverage details,Antijamming antenna,Syracuse III global network ...

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-general-data-source-www.defense.gouv.fr-02dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-general-data-source-www.defense.gouv.fr-01dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-general-data-source-www.defense.gouv.fr-03

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-general-data-source-www.defense.gouv.fr-05dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-general-data-source-www.defense.gouv.fr-04dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-general-data-source-www.defense.gouv.fr-06

                                             source : Ministère de la Défense de la République Française
                                                          download-pdf-sheet

Syracuse 3A - 47°E-X band-beacon frequency : 7 720 MHz_beacon frequency /  TTC  /  Spread spectrum

        fb=7 720 MHz / SPAN 200 kHz                  fb=7 720 MHz / SPAN 1 MHz                                      TTC

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-spectrum-7720-mhz-beacon-frequencydxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-spectrum-7720-mhz-beacon-frequency-02dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-spectrum-ttc-dsss-signals


Syracuse 3A - 47°E-X band :  komentár autora Romana Dávida

Stacionárny objekt Syracuse 3A zo sústavy družíc 3A+3B je jedným z mála vojenských objektov,kde prevádzkovateľ okrem
štandartne vysielaných popisovacích "tagov" definujúcich formu prenosu cez satelitnú distribúciu s hodnotou
hexadecimálneho tagu 0x43 atď,zakódoval do transportného streamu aj všetky detaily súvisiace s parametrami prenosu
ako sú Frequency in GHz,ModulationSystem,Polarization,Roll-Off factor,SR atď a presnú polohu objektu na geostacionárnej
dráhe λ=47.0° east,ktoré je možné bežne prečítať pri analýze vysielaných servisných informácií viac ako desiatich
identifikovaných streamov,ktoré autor zadefinoval v centimetrovom spektre lavotočivého vektora pásma -X- v rozsahu
od 7,250 do 7,750 GHz.Autor zaradil do obsahu analýz dvoch streamov aj špecifické informácie (PSI) respektíve opisné
metadata,ktoré sú taktiež súčasťou MPEG-2/H.222 transportného streamu a definuje ich predpis ISO/IEC 13818-1 .
Objekt Syracuse 3A,ktorý je pod správou Ministerstva obrany Francúzskej republiky,sa identifikuje na geocentrickej
orbite na beacon frekvencii fb=7,720 GHz,ktorú autor identifikoval pri rozpätí len 200 kHz v rozsahu spektra signálov
telemetrie,riadenia a sledovania objektu (TTC) so šírkou pásma okolo BW=3 MHz.

-Všeobecný úvod do pásma X -

Satelitná signálna distribúcia v centimetrovom pásme super vysokých frekvencií SHF s označením -X- so šírkou pásma 500 MHz
má presne vymedzené downlinkové spektrum od 7250 do 7 750 MHz a je z hľadiska zamerania a obsahu výlučne pridelená pre
armádne,spravodajské a vládne služby,ktoré plne využívajú prevažne globálne vyžarovacie diagrami a benefity vysokej odolnosti
vlnení s rádovo centimetrovou vlnovou dĺžkou vočí tlmeniu vplyvom nepriaznivých poveternostných vplyvov ako napr. dažďa a pod.

Vysoko špecifické zameranie geosynchrónnych objektov operujúcich v pásme -X- (ktorých vysokokapacitné dátové linky
s uzamknutými/zaheslovanými streamami a s neštandartnými a nečitatelnými modulačnými parametrami nedovoľujú ani ich
samotnú identifikáciu pomocou tradičných postupov ) s výlučným obsahovým zameraním pre necivilné respektíve vojenské zložky,
týmto podmieňuje že autor Roman Dávid sa zdrží voči publikovaniu akýchkoľvek detailných fotografických materiálov ako
napr.vlnovodného riešenia+ožarovača pre sekundárny radiant Prodelin 4.5m,ktoré navrhol a vypočítal pre medznú frekvenciu
fm=6800 MHz a bude sa primárne zameriavať len na samotné demonštrovanie fyzikálnej podstaty možnosti príjmu a spracovania
elm. vlnení vo frekvenčnom spektre od 7250 do 7 750 MHz a publikovaniu modulačných parametrov niektorých dátových paketov,
ktoré sú nevyhnutné k demonštrovaniu ekvivalentného zisku inštalovaného sekundárneho radianta ako funkcie k jeho priemeru.



►►Syracuse 3A-λ=47°E-X band-reception : HF string , footprint , geographical location ...



Syracuse 3A: X band reception data
geographical location of the measurement in the X band N48°19719' , E19°40148' , Lučenec , Slovak republic
Installed dish / secondary radiant [D] PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)
HF system feed horn+circular waveguide > the design and calculation of the wave guide for PF radiant by Mr. R.Dávid
LNB for X band flange WR-90 ...
Analyzed frequency spectrum + polarisation 7 250 - 7 750 MHz  , LHCP
Field strenght meters Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+

Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-prodelin-450cm-setup

Syracuse 3A - 47°E-X band : SHF+EHF Coverage details,geographical location of the measurement by Google

   Syracuse 3A SHF+EHF Coverage details             measurement: N48°19719' , E19°40148'

  dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-general-data-source-www.defense.gouv.fr-02      wgs-2-x-band-satellite-reception-prodelin-450-cm-location-of-the-measurements-geographical-location-w

►►Syracuse 3A-λ=47°E-X band-reception : analysis of the LHCP spectrum and the identified packets

►The complete range of the -LHCP- vector in the X band from 7 250 to 7 750 MHz : quantification of LHCP pectrum

 dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-spectrum-analysis-full

Syracuse 3A - 47°E-X band :the analysis of the quality and quantification of packets (current status)

Syracuse 3A - 47°E-X band : 7 315 MHz _ DVB-S2/QPSK/ACM Data carrier

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7315-mhz-acm-vcm-data-stream-quality-analysis-01dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7315-mhz-acm-vcm-data-stream-4t2-services-pids-allocation-02dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7315-mhz-acm-vcm-data-stream-4t2-network-id-parameters-03

Syracuse 3A - 47°E-X band : 7 336 MHz _ DVB-S2/QPSK/ACM Data carrier

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7336-mhz-acm-vcm-data-stream-spectrum-analysis-00dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7336-mhz-acm-vcm-data-stream-quality-analysis-01dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7336-mhz-acm-vcm-data-stream-constellation-02

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7336-mhz-acm-vcm-data-stream-4t2-services-pids-allocation-04dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7336-mhz-acm-vcm-data-stream-4t2-services-05dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7336-mhz-acm-vcm-data-stream-4t2-network-parameters-06

Syracuse 3A - 47°E-X band : 7 524 MHz _ DVB-S2/QPSK/ACM Data carrier

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7523-mhz-acm-vcm-data-stream-spectrum-analysis-00dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7523-mhz-acm-vcm-data-stream-quality-analysis-01dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7523-mhz-acm-vcm-data-stream-constellation-02

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7523-mhz-acm-vcm-data-stream-4t2-services-pids-allocation-04dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7523-mhz-acm-vcm-data-stream-4t2-services-05dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7523-mhz-acm-vcm-data-stream-4t2-network-id-parameters-03

Syracuse 3A - 47°E-X band : 7 604 MHz _ DVB-S2/8PSK/ Data carrier

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7604-mhz-data-stream-spectrum-analysis-00dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7604-mhz-data-stream-quality-analysis-01dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7604-mhz-data-stream-services-03

Syracuse 3A - 47°E-X band :7 612 MHz _ DVB-S2/8PSK/ Data carrier

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7612-mhz-data-stream-spectrum-analysis-00dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7612-mhz-data-stream-quality-analysis-01dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7612-mhz-data-stream-services-03

Syracuse 3A - 47°E-X band :   7 615 MHz _ DVB-S2/8PSK/ Data carrier

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7615-mhz-data-stream-spectrum-analysis-00dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7615-mhz-data-stream-quality-analysis-01 dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7615-mhz-data-stream-services-03

Syracuse 3A - 47°E-X band : 7 628 MHz _ DVB-S2/8PSK/ Data carrier

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7628-mhz-data-stream-spectrum-analysis-00dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7628-mhz-data-stream-quality-analysis-01dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7628-mhz-data-stream-services-03

Syracuse 3A - 47°E-X band : 7 636 MHz _ DVB-S2/8PSK/ Data carrier

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7636-mhz-data-stream-spectrum-analysis-00 dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7636-mhz-data-stream-quality-analysis-01dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7636-mhz-data-stream-services-03

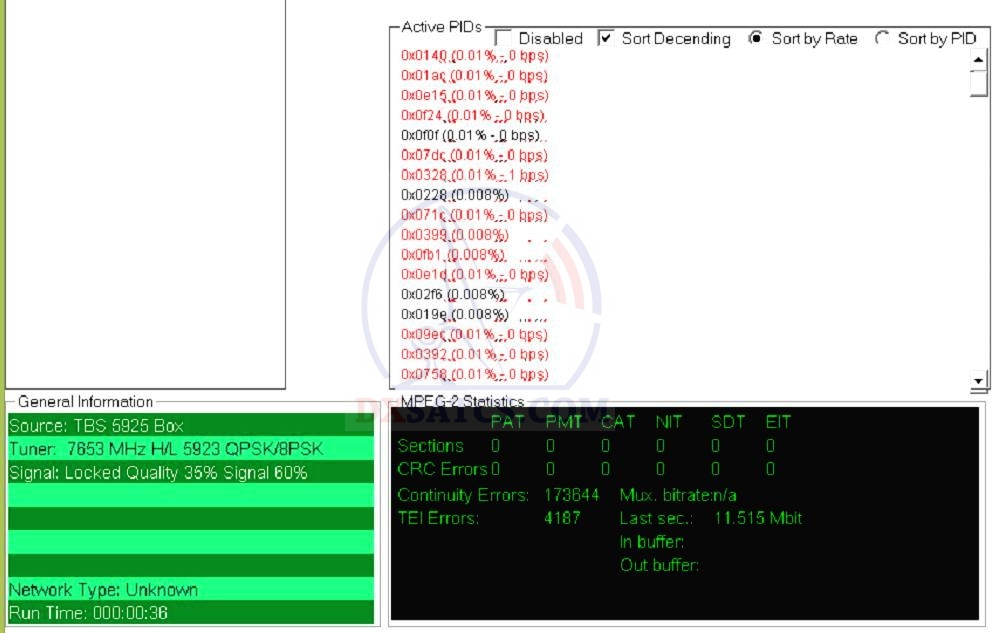

Syracuse 3A - 47°E-X band :  7 653 MHz _ DVB-S2/8PSK/ Data carrier
dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7654-mhz-data-stream-spectrum-analysis-00dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7654-mhz-data-stream-quality-analysis-01 dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7654-mhz-data-stream-services-03


Syracuse 3A - 47°E-X band :  7 674 MHz _ DVB-S2/8PSK/ Data carrier

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7675-mhz-data-stream-spectrum-analysis-00 dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7675-mhz-data-stream-quality-analysis-01 dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7675-mhz-data-stream-services-03


Syracuse 3A - 47°E-X band : 7 680 MHz _ DVB-S2/8PSK/ Data carrier

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7680-mhz-data-stream-spectrum-analysis-00 dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7680-mhz-data-stream-quality-analysis-01 dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7680-mhz-data-stream-services-03


Syracuse 3A - 47°E-X band : 7 687 MHz _ DVB-S2/8PSK/ Data carrier

dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7687-mhz-data-stream-spectrum-analysis-00 dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7687-mhz-data-stream-quality-analysis-01dxsatcs-com-x-band-satellite-reception-syracuse-3a-47east-lhcp-7687-mhz-data-stream-services-03

►►Syracuse 3A-λ=47°E-X band-reception : a list of the locked carrier frequencies




-Frequency/Polarisation


----------Provider/Channel----------

---SR--- ---FEC--- ---Footprint--- ---Antenna--- ---DVB/Encryption---
7 315 MHz_LHCP ACM/VCM Data

6 474 --- ? 120+ cm  DVB-S2/QPSK/ACM/VCM
7 336 MHz_LHCP ACM/VCM Data

5 000 --- ? 120+ cm  DVB-S2/QPSK/ACM/VCM
7 523 MHz_LHCP
ACM/VCM Data

4 000 --- ? 120+ cm  DVB-S2/QPSK/ACM/VCM
7 604 MHz_LHCP
 Data

7000 2/3 ? 120+ cm DVB-S2/8PSK/CCM
7 612 MHz_LHCP Data

2 692 2/3 ? 120+ cm DVB-S2/8PSK/CCM
7  615 MHz_LHCP Data

2 692 2/3 ? 120+ cm DVB-S2/8PSK/CCM
7 628 MHz_LHCP Data

3 230 2/3 ? 120+ cm DVB-S2/8PSK/CCM
7 636 MHz_LHCP Data

5 923 2/3 ? 120+ cm DVB-S2/8PSK/CCM
7 654 MHz_LHCP Data

5 923 2/3 ? 120+ cm DVB-S2/8PSK/CCM
7 674 MHz_LHCP Data

5 384 2/3 ? 120+ cm DVB-S2/8PSK/CCM
7 680 MHz_LHCP Data

2 153 2/3 ? 120+ cm DVB-S2/8PSK/CCM
7 687 MHz_LHCP Data

4 307 2/3 ? 120+ cm DVB-S2/8PSK/CCM
