M.Margala_DVB-T : Prvé testy skúšobného vysielania TV Karpaty v modulácii QPSK a aktuálne výsledky príjmu v modulácii 16QAM z vysielača Červená veža /K42/ s meracím prístrojom Unaohm EP 3000 ....
Prvé testy vysielania TV Karpaty v modulácii QPSK a aktuálne výsledky príjmu
v modulácii 16QAM z vysielača Červená veža /K42/ s meracím prístrojom
Unaohm EP 3000 ....
Špecifikácia príspevku č.1 :
autor : p.Marian Margala Bošáca
miesto meraní : Bošáca
dátum merania č.1 : 8-12.5.2011
Abstrakt :
Autorský príspevok sumarizuje výsledky meraní príjmu skúšobného vysielania TV Karpaty Piešťany v modulácii QPSK z vysielača
Červená veža /K42/ vo V polarizácii s anténou Spektra Color Plus K 21-69 _ 24 prvkov s použitým analyzátorom
Unaohm EP 3000 EVO Digital ....
Kľúčové slová :
DVB-T , OFDM , QPSK , Spektra Color Plus , SFN-Single Frequency network , QPSK constellation diagram , Unaohm EP 3000
Obsah :
- Popis prostredia meraní
- Popis inštalácie
- Meracie protokoly
- Analýza frekvenčného spektra a kvality príjmu
1, Popis prostredia meraní
geografické činitele v signálnej trase : sklon reliéfu , nadmorská výška , vzdialenosť /zdroj Google.com/
Bošáca > Červená veža < Bošáca
2, Popis inštalácie : anténa Spectra Color Plus-24 prvkov_K 21-69
3, Merací protokol /download/

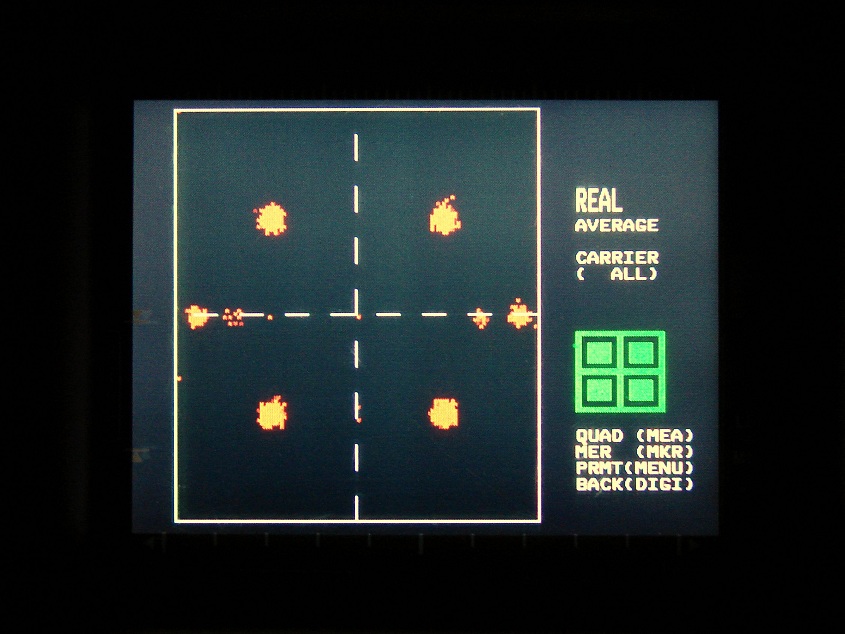

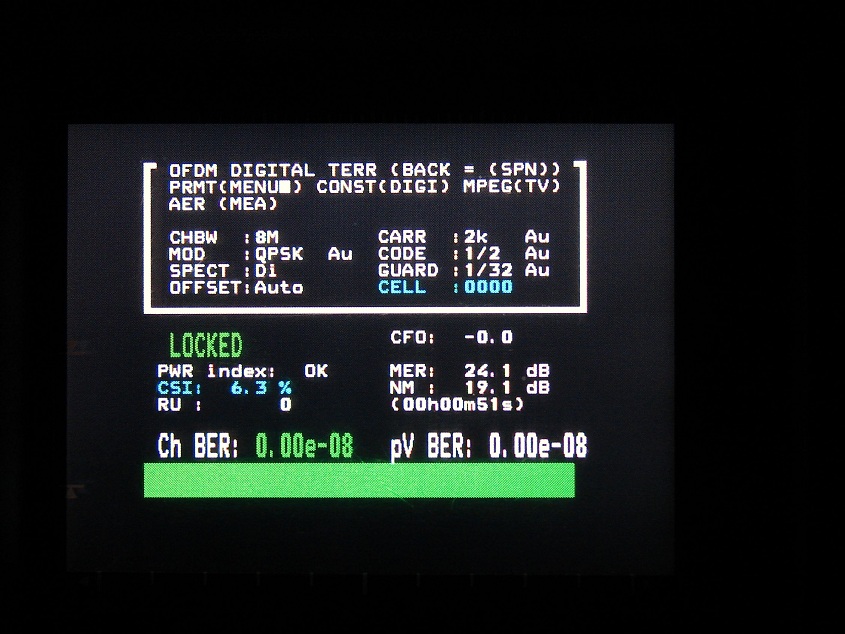

4, Analýza frekvenčného spektra,kvalita,konštalačný diagram mod QPSK ...
ID Karpaty OFDM , Freq=642 MHz , CH 42
Špecifikácia príspevku č.2 :
autor : p.Marian Margala Bošáca
miesto meraní : Bošáca
dátum merania č.2 : 19-20.5.2012
Abstrakt :
Aktuálne výsledky meraní príjmu regulárneho vysielania TV Karpaty Piešťany v modulácii 16QAM z vysielača
Červená veža /K42/ vo V polarizácii s anténou Color K 21-69 _ 48 prvkov s použitým analyzátorom
Unaohm EP 3000 EVO Digital ....
Kľúčové slová :
DVB-T , OFDM , 16QAM , Color , SFN-Single Frequency network , 16QAM constellation diagram , Unaohm EP 3000
Obsah :
- Popis prostredia meraní
- Popis inštalácie
- Meracie protokoly
- Analýza frekvenčného spektra a kvality príjmu
1, Popis prostredia meraní
geografické činitele v signálnej trase : sklon reliéfu , nadmorská výška , vzdialenosť /zdroj Google.com/
Bošáca > Červená veža < Bošáca
2, Popis inštalácie : anténa Color -48 prvkov_K 21-69
3, Merací protokol /download/

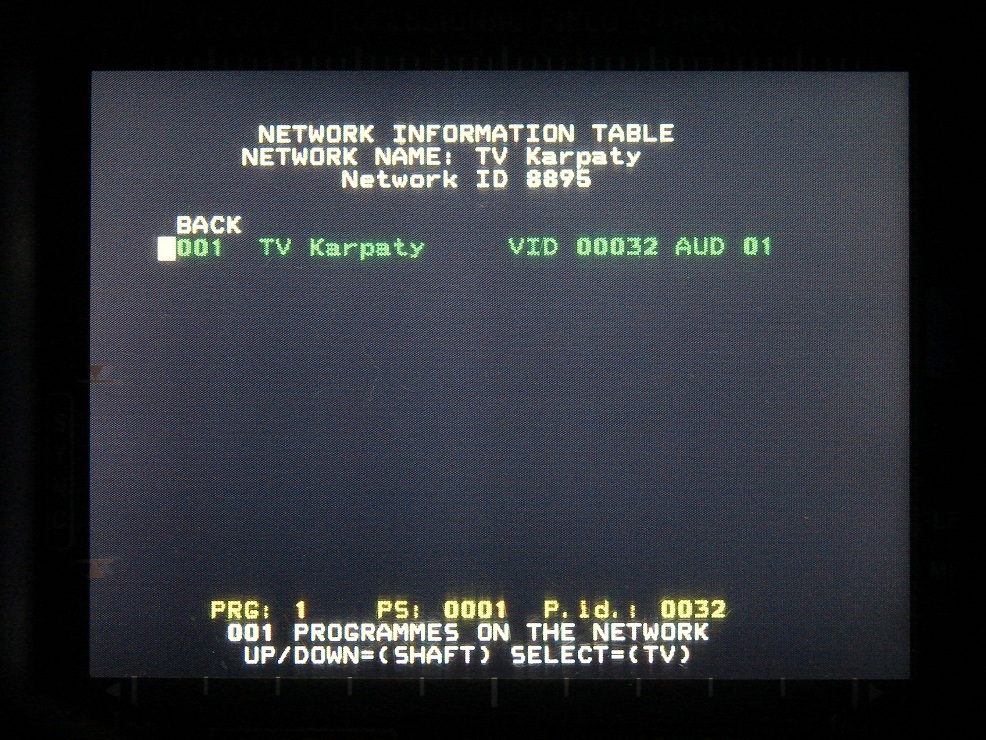

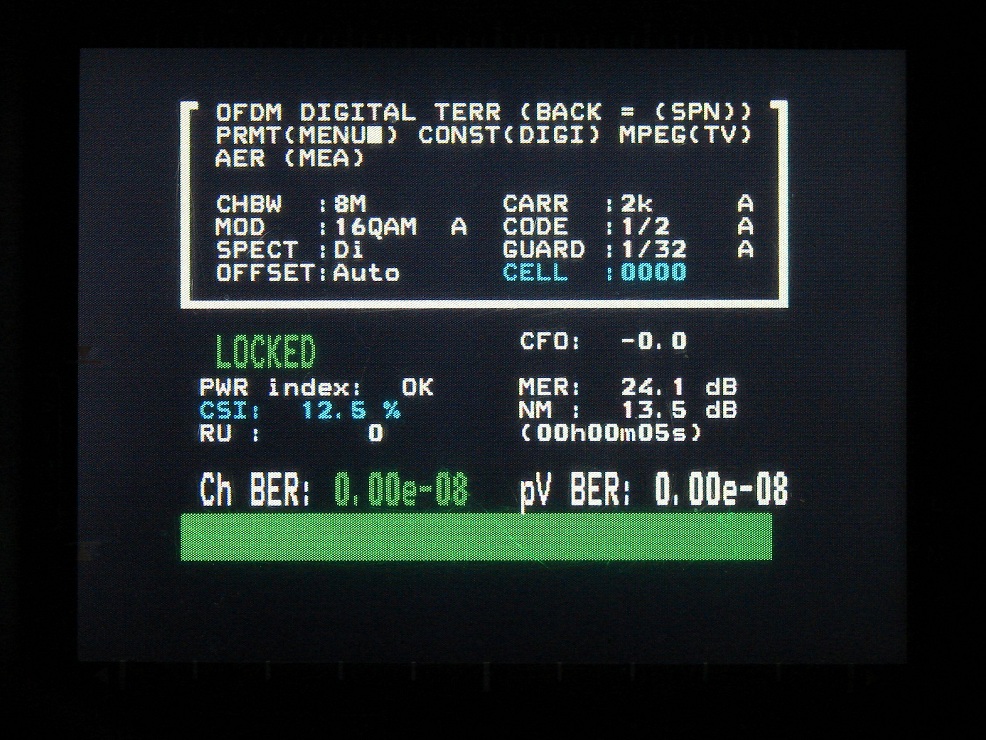

4, Analýza frekvenčného spektra,kvalita,NIT,konštalačný diagram mod 16QAM ...
ID Karpaty OFDM , Freq=642 MHz , CH 42
