►►Astra 4A-Sirius 4-λ=4.8°E-KA-band : BEACON frequency , general description ...


                                            Astra 4A / field of action : KU+KA band transponders
ASTRA 4A is a multi-mission Ku/Ka-band satellite that supports services for DTH broadcasting, cable TV feeds,
                              occasional transmissions and broadband solutions to Europe and Africa.

                          Astra 4A-Interactive KA beam-18.8-19.3 GHz : 19 299 MHz_beacon frequency

dxsatcs-astra-4a-sirius-4-4-8-east-ka-band-reception-frequency-spectrum-analysis-000


Astra 4A-4.8°E-KA band-reception-frequency :  general description  /  source : www.ses.com
                                                   Astra 4A satellite operating in KU+ KA band

                                                                  AStra 4A  introduction

dxsatcs-astra-4a-sirius-4-4-8-east-ka-band-general-description-01-n

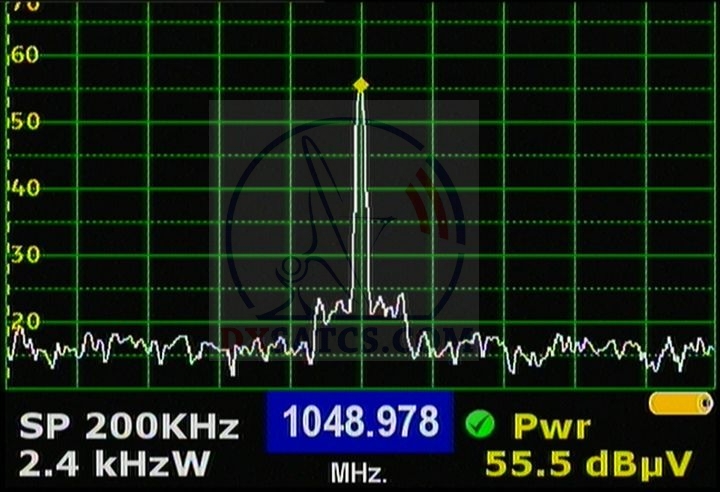

Astra 4A-4.8°E-KA band-beacon-frequency :  19 299 MHz / H wave vector

                 SPAN 200 kHz                                              SPAN 1 MHz

dxsatcs-astra-4a-sirius-4-4-8-east-ka-band-19299-h-beacon-frequency-span-200-khz-01dxsatcs-astra-4a-sirius-4-4-8-east-ka-band-19299-h-beacon-frequency-span-1000-khz-02

Astra 4A-4.8°E-KA band-frequency-plan : Astra 4A - Downlink Frequency Plan / source : www.ses.com


                 Interactive KA beam                            Interconnect KA beam                                  Interconnect KA beam
                 18 800-19 300 MHz                              19 700 - 19 950 MHz                                    21 500 - 21 750 MHz
dxsatcs-astra-4a-sirius-4-4-8-east-ka-band-frequency-plan-interactive-ka-beam-18800-19300-mhz-01dxsatcs-astra-4a-sirius-4-4-8-east-ka-band-frequency-plan-interconnect-ka-beam-19700-19950-mhz-02dxsatcs-astra-4a-sirius-4-4-8-east-ka-band-frequency-plan-interconnect-ka-beam-21500-21750-mhz-03

Astra 4A-4.8°E-KA band-reception-comment : komentár autora Romana Dávida

Autor analyzuje sústavu minimálne dvoch oficiálne publikovaných zväzkov elektromagnetických vlnení geostacionárneho objektu
Astra 4A na λ=4,8°vd , pod označením Interconnect a Interactive,ktoré obsahujú niekoľko výkonových špičiek "Beam peak"
v rôznych častiach európskeho a pravdepodobne aj afrického kontinentu.Ich elementárnou funkciou je vzájomná
prepojitelnosť/konektivita medzi frekvenčnými pásmami KA a KU a taktiež ich vyžarovacími zväzkami elm.vlnení,ktorá vytvára
dátový most medzi Africkým a Európskym kontinentom,čo v praxi umožňuje,podobne ako v prípade družice Eutelsat 7A,ktorú
autor analyzoval minulý týždeň,že aj v centrálnej európskej zóne je možné v spektre KA pásma od 21,4 do 21,8 GHz stabilne
identifikovať aj lokálne DSNG linky z centrálnej a južnej Afriky,nakoľko spoločným elementom/činiteľom obidvoch objektov
Astra 4A a Eutelsat 7A je sústava ich vzájomne prepojitelných Africko-Európskych vyžarovacích zväzkov,čiže vysielanie určené
pre európsky región je v prípade potreby k dispozícii pre Afrických zákazníkov a naopak.Satelitná distribúcia je v tomto prípade
mimoriadna výhodná,alebo tiež nevyhnutná lebo vybudovanie infraštruktúry stabilných a rýchlych optických sietí je pre väčšinu
štátov Afriky len hudbou ďalekej budúcnosti a to aj napriek tomu že celé východné aj západné pobrežie je napájané zo sústav
minimálne štyroch podmorských optických vedení a opakovačov s typickou priepustnosťou od 1 do 10 Tbit/s ( podmorské optické
vedenia vedené z Brazíle pod hlavičkou SACS South Atlantic Cable System budú po dokončení v roku 2016 poskytovať
priepustnosť až 40 Tbit/s pre časť západného pobrežia Afrického kontinentu). Z hľadiska zabezpečenia pred odposluchom
respektíve "prečítaním" tokov terabajtov dát z podmorských optických vedení sú ich najzranitelnejším miestom práve podmorské
opakovače,cez ktoré v minulosti dochádzalo a aj naďalej dochádza k neoprávnenému skenovaniu prenášaných dát za účelom
"národno-štátnych záujmov" niektorých veľmocí a organizácii,ktoré tu nebudem menovať,aj keď aj v tomto prípade platí odveké
pravidlo uplatňované už tisícky rokov(... od čias posielania správ pomocou poštových holubov),ktoré polopaticky povedané znie :
To že niekto dokáže prečítať a uložiť napr.trilíón terabajtov cudzej komunikácie,zároveň neznamená že jej aj porozumie bez patričného
kľúča.
Ale opäť prejdem k dnešnej téme.Na základe operátotom stanoveného frekvenčného členenia spektra KA pásma do troch blokov-viď.
Frequency Planning,autorove analýzy potvrdili že vzájomná prepojiteľnosť je v súčastnosti aktívna medzi Africkým uplinkových
a Európskym downlinkových zväzkom KA pásma s názvom Astra 4A-Interconnect,ktorého výkonová škvrna/špička je ovšem sústredená
do oblastí západnej Európy a Britských ostrovov,čoho dôsledkom je fakt že autor demonštruje prítomnosť jediného aktívneho prenosu
TVM Malawi na f=21 580 MHz-H.pol. len vo frekvenčnom spektre,bez možnosti uzamknutia nosnej.Jedinou nemodulovanou nosnou,
ktorá je vysielaná s vysokým výkonom a je identifikovatelná v obidvoch diagramoch Interconnect aj Interactive objektu Astra 4A
ostáva Beacon/Maják na f=19 299 MHz_H.pol.

použitá literatúra :

1,Výskumná činnosť autora Romana Dávida
2, wikipedia.org
3, SES Astra


►►Astra 4A-λ=4.8°E-KA-band-reception : HF string , footprint , geographical location ...



Astra 4A-Ka band reception data
geographical location of the measurement in the KU band N48°19719' , E19°40148' , Lučenec , Slovak republic
Installed dish / secondary radiant [D] PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)
HF system KU+KA primary radiant with SKEW control
LNB for KU band DRO Norsat 880-9000 A+B+C+D,L.O.stability +/-1 MHz,NF=1,6 dB
Analyzed frequency spectrum + polarisation 21 200-22 200 MHz , linear V+H
Field strenght meters Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+

Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic

dxsatcs-arabsat-5c-20-east-ka-band-reception-prodelin-450cm

Astra 4A-4.8°E-KA band-footprint : Interconnect H+Interactive H coverage,geographical location of the measurement by Google

                KA Interconnect beam                                KA Interactive beam               measurement point: N48°19719' , E19°40148'

 dxsatcs-astra-4a-sirius-4-4-8-east-ka-band-interconnect-h-beam-footprint-coverage-01 dxsatcs-astra-4a-sirius-4-4-8-east-ka-band-interactive-h-beam-footprint-coverage-02  dxsatcs-sat-dx-ku-ka-band-prodelin-450-cm-location-of-the-measurements-geographical-location-w


►►Astra 4A-λ=4.8°E-KA-band-reception : analysis of the H spectrum and the identified packets

►The curent range of the -H- vector in the KA band from 21 200 to 22 200 MHz : quantification of H spectrum

                                      2x carrier in the (Interconnect)  H spectrum : 21 200-22 200 MHz
                                                                   21 520 MHz : feed
                                                                   21 580 MHz : TVM Malawi

     dxsatcs-astra-4a-sirius-4-4-8-east-ka-band-spectrum-analysis-h-21200-22200-ebs-01

Astra 4A-4.8°E-KA band-reception : the analysis of the quality and quantification of packets (current status)

       - 0-not one stable lock in my geographical area,only 2x visible carriers in the -H- spectrum -

►►Astra 4A-λ=4.8°E-KA-band-reception : a list of the locked carrier frequencies




-Frequency/Polarisation


----------Provider/Channel----------

---SR--- ---FEC--- ---Footprint--- ---Antenna--- ---DVB/Encryption---
21 520 MHz_H.pol



      depending on the geo. location ?
21 580 MHz_H.pol


--- ---   depending on the geo. location  ?
