    AMOS 2/3/7 at 4.0°W-MIDDLE EAST BEAM

                                             by Roman Dávid_founder of Think-Tank


►►Amos 3-4.0°W-Middle East beam-11 510 V-TP 4U-PACKET YES ISRAEL : BEACON frequency-identification of the satellite in orbit

        The name of a research project :The Reference Values of the Gain for the Dishes with D<=4.5m in KU Band

                                           KU band satellite reception : 11 510 MHz-TP 4U - Packet YES Israel

the spectrum of the horizontal vector in the range from 5 to 50 mhz

►Amos 3 - 4.0°W : General information,EIRP and G/T performance,Communication payload Characteristics,Middle East + Europe Coverage Maps ....
                                                     source : Space-Communication Ltd., Israel
                                                                             download pdf


►Amos 3 - 4.0°W : komentár autora

Autor Roman Dávid uverejňuje,ako súčasť výskumného projektu č.1,ďalšiu referenčnú hladinu zisku pre inštalované paraboly v KU pásme,
derivovanú od výsledkov príjmu paketu YES Izrael na f=11 510 V z družice Amos 3-4°w,ktorý tento rok zmenil modulačné parametre.
Súčasťou prezentácie je aj nová rubrika s archivovanými údajmi príjmu z roku 2013 s pôvodnými parametrami prenosu s FEC=5/6
a najaktuálnejšia analýza takmer všetkých streamov paketu YES s priepustnosťou viac ako 58 Mbit/sec

►Amos 3 - 4.0°W : Beacon frequency_ 11 449 MHz & 11 700 MHz RHCP or LHCP

►Amos 3 - 4.0°W : Beacon frequency_ 11 449 MHz & 11 700 MHz RHCP or LHCP _ identification of the Beacon in the frequency range

                                   Beacon frequency : 11 449 MHz                       Beacon frequency : 11 700 MHz


►►Amos 3-4.0°W-Middle East beam-11 510 V-TP 4U-PACKET YES ISRAEL : HF string , footprint , geographical location ...

►Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic



►Amos 3 - 4.0°W  : geographical location of the measurement by Google , Middle East V-pol EIRP Coverage Maps by SpaceCom

            Middle East V pol EIRP Coverage                     geographical location of the measurement


►►Amos 3-4.0°W-Middle East beam-11 510 V-TP 4U-PACKET YES ISRAEL: analysis of the spectrum and the quality

►11 510 MHz-V.pol-TP 4U : Packet YES Israel _ spectrum analysis


►11 510 MHz-V.pol-TP 4U : DVB-S2/8psk YES Israel _ quality analysis (current status 20.12.2014)

the weather conditions : the strong wind in the impacts from 15 to 20 m/s (the estimated degradation in the qualit= - 5% )
peak in quality : DVB-S2 Link Margin=3.6 dB and the average value of the quality for 24 hod : Link Margin=2.0 dB



►11 510 MHz-V.pol-TP 4U : DVB-S2/8psk YES Israel _ Services + Pids _ 4T2 Content analyser (current status 20.12.2014)

►11 510 MHz-V.pol-TP 4U : Packet YES Israel _ 11 474 MHz + 11 510 MHz in LIVE VIDEO transmission (current status 21.12.2014)

the weather conditions : the strong wind in the impacts from 15 to 20 m/s (the estimated degradation in the quality= - 5% )

Autor Roman Dávid,na základe tejto video prezentácie v ktorej dňa 21-12-2014 analyzuje reálny ziskový stav pri príjme dvoch paketov
YES Izrael s radiantom Prodelin 4.5m,týmto demonštruje racionálny základ označenia "Referenčná zostava pre generovanie zisku
G v KU pásme" . Výsledná hladina zisku je mierne degradovaná (rádovo v jednotkách nie v desiatkach percent) z dôvodu silného vetra,
ktorý v nárazoch dosahoval rýchlosti od 10 do 20 m/s.

..

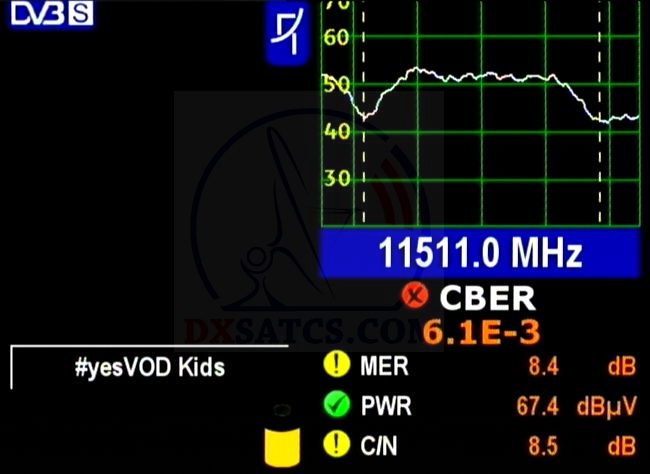

►►Amos 3-4.0°W-Middle East-11 510 V-YES-TP 4U-DVB-S_QPSK_FEC=5/6: ARCHIVED DATA-31.8.2013

the original modulating parameters that have been changed in the second half of 2014 : DVB-S/QPSK_FEC=5/6
peak in quality CBER=6.1E-3 , the average value of the quality for 24 hod CBER=9.0E-03

                                 archived measurements : 31-8-2013 _ DVB-S/QPSK _FEC=5/6 YES ISRAEL

...

►►Table for an objective and simplified classification of the satellite DX reception in terms of quality and time

►► Tabuľka pre objektívnu a zjednodušenú klasifikáciu satelitného DX príjmu z hľadiska rámca kvality a času

►Autor Roman Dávid objasňuje a zároveň obhajuje opodstatnenosť vzniku tabuľky s klasifikáciou kvality satelitného DX príjmu
za účelom vylúčenia akýchkoľvek subjektívnych a zároveň neobjektívnych hodnotení a dopĺňa ju o svoj komentár k téme
náhodných LOCKOV,ktorý vznikol na základe niekoľkých sťažností od sklamaných satelitných fanúšikov z českého diskusného fóra
o satelitoch s množstvom nepresných a zavádzajúcich informácii,ktoré publikoval jeden aktívny prepisovač TV zoznamov cez ústa
jeho spolupracovníka v úlohe "hovorcu"

poznámka : Zavedenie tohoto základného pravidla pre objektívnú klasifikáciu alebo tiež hodnotenie stavu príjmu má svoje opodstatnenie
z nasledovného dôvodu.K LOCK-u nosnej sa dá "dopracovať" aj neštandartným spôsobom,ktorý nesúvisí s dostatočnou hladinou zisku
paraboly,ale pomocou takzvaného náhodného LOCKU (F),na ktorý títo aktéri/čakatelia ( spravidla sa jedná o takzvaných prepisovačov
zoznamov alebo tiež hľadačov TV+R+Data prenosov,ktorí si krátia prebytok voľného času touto nezmyselnou činnosťou,ktorá tento odbor
neposúva akýmkoľvek spôsobom vpred) čakajú hodiny,dni,týždne a mesiace a potom tento "virtuálny príjem" spravidla prezentujú
v rôznych amatérskych diskusných fórach,alebo v článkoch,v ktorých sa väčšinou nezainteresovaných čitateľov snažia presvedčiť že oni
potrebujú oveľa menší priemer antény na  "rovnakú kvalitu" ako všetci ostatný.Pochopitelne pravdu o tom, že sa jedná spravidla len
o náhodné a nepravidelne sa opakujúce LOCKY nosných v danej zemepisnej oblasti už čitateľom zamlčia v čom im zrejme bráni ich
mimoriadne vysoké sebavedomie,ktoré rádovo prevyšuje ich vedomosti. Naozaj musím sa sebakriticky všetkým čitateľom
priznať : "Áno chcel by som byť tak mimoriadne múdry ako sú oni mimoriadne sebavedomý a potom by som bol sám so sebou spokojný".
Ale kedže ja takým sebavedomím nedisponujem musím aj naďalej intenzívne pracovať na svojej nevedomosti v mnohých odborných
témach z fyziky a matematiky.

K tomuto komentáru ma viedlo niekoľko mailov,ktoré mi adresovali fanúšikovia satelitov z východného a severného Slovenska,
ktorí po zhliadnutí výsledkov príjmu od dvoch mimoriadne aktívnych prepisovačov TV zoznamov (+hovorca jedného z nich),
investovali tisíce EUR do kvalitných antén s garantovaným a praxou overeným ziskom s D=240-300 cm a následne boli mimoriadne
sklamaný že v rovnakej zemepisnej oblasti je možné uskutočniť len nestabilný príjem daných paketov v periodicite niekoľkokrát
do týždňa,v dĺžke jednotky minút nie hodín a len pod podmienkou bez-oblačného počasia.Čiže v tomto prípade sa nejedná o stabilný
príjem ale len o náhodný a nepravidelne sa opakujúci LOCK nosnej,ktorý je pre každodenné sledovanie nepoužitelný.(F)

Na základe sťažnosti od čitateľov prevažne z jedného českého diskusného fóra(v ktorom sa prispievatelia často prezentujú pod
rôznymi trápnymi prezývkami,aj opačného pohlavia?!) nabádam návštevníkov týchto diskusií aby brali každé publikované tvrdenia
ohľadom dosiahnutých výsledkom sat.príjmu v KU a KA pásme s veľkou rezervou a podobne aby brali s veľkým odstupom
a opatrnosťou aj publikované novinky v niektorých zoznamoch TV staníc,do ktorých bežne prispievajú osoby,ktoré ovšem daný
signál nikdy nezachytili ale len publikujú ukradnuté zmeny v parametroch prenosov,poprípade publikujú pod svojím menom výsledky
príjmu inej osoby z inej zemepisnej oblasti a tým klamú verejnosť a vzbudzujú očakávania o možnosti zachytenia daného
signálu,ktoré sa ale nezakladajú na pravde .Najviac ma pobavil jeden aktívny prepisovač tv zoznamov,s jeho novinkami,ktoré si
vyžadujú v jeho zemepisnej oblasti inštalovanie paraboly s priemerom minimálne D=370 cm .Problém je ale v tom že on vlastní
anténu s priemerom len D=240 cm. Tento príklad jasne potvrdzuje že v tejto oblasti sa pohybuje množstvo fanúšikov,ktorí si pletú
odbornosť so schopnosťou alebo lepšie povedané túžbou za každú cenu "nájsť" a doplniť TV zoznam o ďalšiu "zbytočnú" položku,
čo s odbornosťou nijako nesúvisí,skôr s bezhraničnou nudou .

Sám som sa v minulosti,počas letných prázdnin, venoval tejto "zábavnej" činnosti a prevádzkovateľom portálov s touto tématikou
som poslal desiatky zmien do ich zoznamov TVR.Serióznosť jedného známeho českého portálu a jedného prevádzkovateľa TV zoznamu,
ktorý uverejní takmer čokoľvek som si už viackrát overil,keď som zámerne publikoval doteraz nikde nezverejnené výsledky príjmu
v KA pásme s chybným parametrom prenosu (V/H) a na moje očakávanie tieto dva servere následne uverejnili,moje novinky s chybným
parametrom prenosu ako svoje správy pričom ako autora uverejnili vymyslednú prezývku,ktorú majú vždy pripravenú keď chcú
publikovať ukradnutú správu bez autorovho povolenia a uvedenia zdroja informácií .Títo prevádzkovatelia si zaslúžia hlbokú ľútosť
a opovrhnutie,kedže ich schopnosti a vedomosti končia pri ukradnutí alebo v lepšom prípade pri kopírovaní cudzích správ a je zbytočné
im venovať čo i len ďalší riadok z tohoto textu,ktorý som na základe podnetov od sklamaných satelitných fanúšikov venoval
takzvanému virtuálnemu satelitnému príjmu odvodenému od náhodných LOCKO-v .

►►Amos 3-4.0°W-Middle East beam-11 510 V-TP 4U-PACKET YES ISRAEL: Reference Values of the Gain
