    AMOS 2/3/7 at 4.0°W-MIDDLE EAST BEAM

                                             by Roman Dávid_founder of Think-Tank




►►Amos 3-4.0°W-Middle East beam-11 474 V-TP 4L-PACKET YES ISRAEL : BEACON frequency-identification of the satellite in orbit

        The name of a research project :The Reference Values of the Gain for the Dishes with D<=4.5m in KU Band

                                           KU band satellite reception : 11 474 MHz-TP 4L - Packet YES Israel
11474-v-yes-israel-amos-3-middle-east-beam-prodelin-450cm-001-n


Amos 3 - 4.0°W : General information,EIRP and G/T performance,Communication payload Characteristics,Middle East + Europe Coverage Maps ....
                                                     source : Space-Communication Ltd., Israel
                                                                             download pdf
                                                                download

Amos 3 - 4.0°W : Beacon frequency_ 11 449 MHz & 11 700 MHz RHCP or LHCP

 Amos 3-4-west-ku-band-beacon-frequency-source-amos-spacecom-w

Amos 3 - 4.0°W : Beacon frequency_ 11 449 MHz & 11 700 MHz RHCP or LHCP _ identification of the Beacon in the frequency range

                                   Beacon frequency : 11 449 MHz                       Beacon frequency : 11 700 MHz
                             11449-mhz-amos-3-ku-beacon-frequency.          11700-mhz-amos-3-ku-beacon-frequency



►►Amos 3-4.0°W-Middle East beam-11 474 V-TP 4L-PACKET YES ISRAEL : HF string , footprint , geographical location ...



AMOS 3 at 4°W-Ku band reception data
geographical location of the measurement in the KU band N48°19719' , E19°40148' , Lučenec , Slovak republic
Installed dish / secondary radiant [D] PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)
HF system KU+KA primary radiant with SKEW control
LNB for KU band DRO Norsat 4206C , Invacom SNF-031
Analyzed frequency spectrum + polarisation 10 950 - 11 700 MHz , Vertical
Field strenght meters Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+

Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic

prodelin-450cm-installation-central-slovakia-11474-v-yes-reception-w

Amos 3 - 4.0°W  : geographical location of the measurement by Google , Middle East V-pol EIRP Coverage Maps by SpaceCom

            Middle East V pol EIRP Coverage                     geographical location of the measurement
        satellite-amos-3-4degree-west-middle-east-me-beam-footprint-ku-band-sat-dx-source-amos-spacecom-w            amos-3-middle -east-beam-sat-dx-ku-band-prodelin-450-cm-location-of-the-measurements-geographical-location-w

►►Amos 3-4.0°W-Middle East beam-11 474 V-TP 4L-PACKET YES ISRAEL: analysis of the spectrum and the quality

11 474 MHz-V.pol-TP 4L : Packet YES Israel _ spectrum analysis

dxsatcs-com-11476-v-yes-israel-amos-3-televes-h-60-spectrum-analysis-cber-prodelin-450cm-sat-id-04w

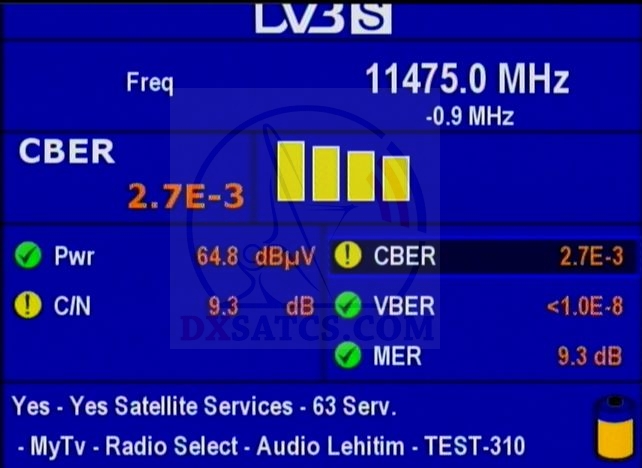

►11 474 MHz-V.pol-TP 4L : Packet YES Israel _ quality analysis

                             peak in quality CBER=2.7E-3 , the average value of the quality for 24 hod CBER=6.0E-03

dxsatcs-com-11476-v-yes-israel-amos-3-televes-h-60-spectrum-analysis-cber-prodelin-450cm-    dxsatcs-com-11476-v-yes-israel-amos-3-televes-h-60-quality-analysis-cber-prodelin-450cm-       dxsatcs-com-11476-v-yes-israel-amos-3-televes-h-60-quality-analysis-vber-prodelin-450cm-

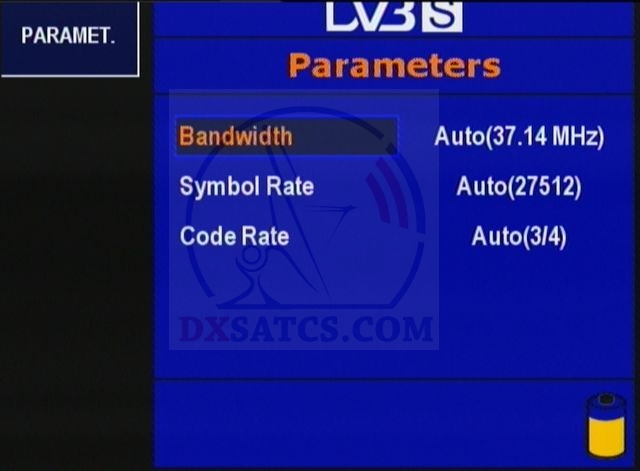

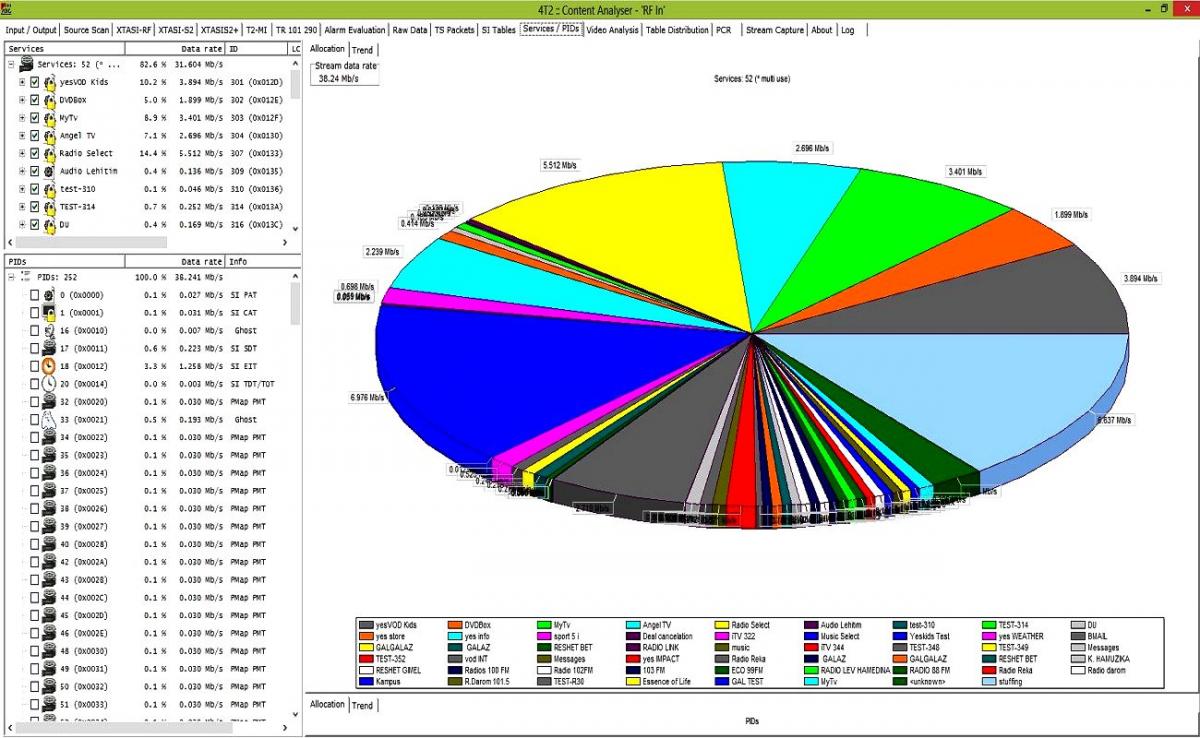

11 474 MHz-V.pol-TP 4L : DVB-S/QPSK YES Israel _ Services + Pids _ 4T2 Content analyser (current status 20.12.2014)

dxsatcs-com-11475-v-dvb-s-yes-israel-amos-3-4t2-content-analyser-stream-data-rate-prodelin-450cm-n

11 474 MHz-V.pol-TP 4L : Packet YES Israel _ the measurements in the live transmission

.

►►Table for an objective and simplified classification of the satellite DX reception in terms of quality and time

►► Tabuľka pre objektívnu a zjednodušenú klasifikáciu satelitného DX príjmu z hľadiska rámca kvality a času

                       Table for an objective and simplified classification of the satellite DX reception          Tabuľka pre objektívnu a zjednodušenú klasifikáciu satelitného DX príjmu

11 474 V Packet YES Israel-Middle East beam reception
 - Frequency/Polarity/TP -  Network SR/FEC Coverage Classification
 11 474 MHz - V.pol. - 4L  YES Israel 27 500 - 3/4 Middle East  B

Autor Roman Dávid objasňuje a zároveň obhajuje opodstatnenosť vzniku tabuľky s klasifikáciou kvality satelitného DX príjmu
za účelom vylúčenia akýchkoľvek subjektívnych a zároveň neobjektívnych hodnotení a dopĺňa ju o svoj komentár k téme
náhodných LOCKOV,ktorý vznikol na základe niekoľkých sťažností od sklamaných satelitných fanúšikov z českého diskusného fóra
o satelitoch s množstvom nepresných a zavádzajúcich informácii,ktoré publikoval jeden aktívny prepisovač TV zoznamov cez ústa
jeho spolupracovníka v úlohe "hovorcu"

poznámka : Zavedenie tohoto základného pravidla pre objektívnú klasifikáciu alebo tiež hodnotenie stavu príjmu má svoje opodstatnenie
z nasledovného dôvodu.K LOCK-u nosnej sa dá "dopracovať" aj neštandartným spôsobom,ktorý nesúvisí s dostatočnou hladinou zisku
paraboly,ale pomocou takzvaného náhodného LOCKU (F),na ktorý títo aktéri/čakatelia ( spravidla sa jedná o takzvaných prepisovačov
zoznamov alebo tiež hľadačov TV+R+Data prenosov,ktorí si krátia prebytok voľného času touto nezmyselnou činnosťou,ktorá tento odbor
neposúva akýmkoľvek spôsobom vpred) čakajú hodiny,dni,týždne a mesiace a potom tento "virtuálny príjem" spravidla prezentujú
v rôznych amatérskych diskusných fórach,alebo v článkoch,v ktorých sa väčšinou nezainteresovaných čitateľov snažia presvedčiť že oni
potrebujú oveľa menší priemer antény na  "rovnakú kvalitu" ako všetci ostatný.Pochopitelne pravdu o tom, že sa jedná spravidla len
o náhodné a nepravidelne sa opakujúce LOCKY nosných v danej zemepisnej oblasti už čitateľom zamlčia v čom im zrejme bráni ich
mimoriadne vysoké sebavedomie,ktoré rádovo prevyšuje ich vedomosti. Naozaj musím sa sebakriticky všetkým čitateľom
priznať : "Áno chcel by som byť tak mimoriadne múdry ako sú oni mimoriadne sebavedomý a potom by som bol sám so sebou spokojný".
Ale kedže ja takým sebavedomím nedisponujem musím aj naďalej intenzívne pracovať na svojej nevedomosti v mnohých odborných
témach z fyziky a matematiky.

K tomuto komentáru ma viedlo niekoľko mailov,ktoré mi adresovali fanúšikovia satelitov z východného a severného Slovenska,
ktorí po zhliadnutí výsledkov príjmu od dvoch mimoriadne aktívnych prepisovačov TV zoznamov (+hovorca jedného z nich),
investovali tisíce EUR do kvalitných antén s garantovaným a praxou overeným ziskom s D=240-300 cm a následne boli mimoriadne
sklamaný že v rovnakej zemepisnej oblasti je možné uskutočniť len nestabilný príjem daných paketov v periodicite niekoľkokrát
do týždňa,v dĺžke jednotky minút nie hodín a len pod podmienkou bez-oblačného počasia.Čiže v tomto prípade sa nejedná o stabilný
príjem ale len o náhodný a nepravidelne sa opakujúci LOCK nosnej,ktorý je pre každodenné sledovanie nepoužitelný.(F)

Na základe sťažnosti od čitateľov prevažne z jedného českého diskusného fóra(v ktorom sa prispievatelia často prezentujú pod
rôznymi trápnymi prezývkami,aj opačného pohlavia?!) nabádam návštevníkov týchto diskusií aby brali každé publikované tvrdenia
ohľadom dosiahnutých výsledkom sat.príjmu v KU a KA pásme s veľkou rezervou a podobne aby brali s veľkým odstupom
a opatrnosťou aj publikované novinky v niektorých zoznamoch TV staníc,do ktorých bežne prispievajú osoby,ktoré ovšem daný
signál nikdy nezachytili ale len publikujú ukradnuté zmeny v parametroch prenosov,poprípade publikujú pod svojím menom výsledky
príjmu inej osoby z inej zemepisnej oblasti a tým klamú verejnosť a vzbudzujú očakávania o možnosti zachytenia daného
signálu,ktoré sa ale nezakladajú na pravde .Najviac ma pobavil jeden aktívny prepisovač tv zoznamov,s jeho novinkami,ktoré si
vyžadujú v jeho zemepisnej oblasti inštalovanie paraboly s priemerom minimálne D=370 cm .Problém je ale v tom že on vlastní
anténu s priemerom len D=240 cm. Tento príklad jasne potvrdzuje že v tejto oblasti sa pohybuje množstvo fanúšikov,ktorí si pletú
odbornosť so schopnosťou alebo lepšie povedané túžbou za každú cenu "nájsť" a doplniť TV zoznam o ďalšiu "zbytočnú" položku,
čo s odbornosťou nijako nesúvisí,skôr s bezhraničnou nudou .

Sám som sa v minulosti,počas letných prázdnin, venoval tejto "zábavnej" činnosti a prevádzkovateľom portálov s touto tématikou
som poslal desiatky zmien do ich zoznamov TVR.Serióznosť jedného známeho českého portálu a jedného prevádzkovateľa TV zoznamu,
ktorý uverejní takmer čokoľvek som si už viackrát overil,keď som zámerne publikoval doteraz nikde nezverejnené výsledky príjmu
v KA pásme s chybným parametrom prenosu (V/H) a na moje očakávanie tieto dva servere následne uverejnili,moje novinky s chybným
parametrom prenosu ako svoje správy pričom ako autora uverejnili vymyslednú prezývku,ktorú majú vždy pripravenú keď chcú
publikovať ukradnutú správu bez autorovho povolenia a uvedenia zdroja informácií .Títo prevádzkovatelia si zaslúžia hlbokú ľútosť
a opovrhnutie,kedže ich schopnosti a vedomosti končia pri ukradnutí alebo v lepšom prípade pri kopírovaní cudzích správ a je zbytočné
im venovať čo i len ďalší riadok z tohoto textu,ktorý som na základe podnetov od sklamaných satelitných fanúšikov venoval
takzvanému virtuálnemu satelitnému príjmu odvodenému od náhodných LOCKO-v .

►►Amos 3-4.0°W-Middle East beam-11 474 V-TP 4L-PACKET YES ISRAEL: Reference Values of the Gain




dxsatcs-11474-v-yes-israel-reception-amos-3-middle-east-beam-prodelin-450cm-gallery-01

dxsatcs-11474-v-yes-israel-reception-amos-3-middle-east-beam-prodelin-450cm-gallery-02
